LA PRÉFABRICATION
DES COMPOSANTS EN BÉTON

L’équipe SIPE regroupe des ingénieurs issus de l’industrie du bâtiment, possédant une très bonne connaissance des techniques de préfabrication des composants en béton armé et béton précontraint :

> Techniques de bureau d’études pour les calculs et la réalisation des plans, conformément aux réglementations en vigueur.

> Techniques de préparation et de gestion des fabrications.

> Techniques de pilotage des machines de production.

Ces connaissances permettent à SIPE d’assurer des formations dans ce secteur d’activité, notamment sur les calculs réglementaires. Pour les entreprises françaises, ces formations peuvent être prises en compte au titre de formation professionnelle continue.

L’INFORMATIQUE

L’équipe SIPE regroupe des ingénieurs et techniciens informaticiens, mettant en oeuvre les dernières techniques informatiques pour les meilleures performances :

> Utilisation de matériels standards très évolutifs et de faibles coûts : PC, imprimante (et traceur) jet d'encre ou laser.

> Réalisation de logiciels très conviviaux (écrans dans la philosophie WINDOWS™), à la fois très complets et simples d’utilisation.

> Réalisation de logiciels s’intégrant parfaitement dans les procédures d’échange de données informatisées (EDI) :

- import et export DXF™, pour échanges de données avec les progiciels de DAO standard tel que AutoCAD™, ...

- export sur EXCEL™,

- import et export, standard ou spécifique, par fichier interface en caractères ASCII.

Présentation générale
Poutrelles
Prédalles et dalles alvéolées
Poutres précontraintes

LA RÉPONSE AUX BESOINS DES
PRÉFABRICANTS ET DES BUREAUX D'ÉTUDES

PC COMPOSANTS® est le fruit du double savoir faire de l'équipe SIPE, et de sa longue expérience dans la profession.

De structure très modulaire, il permet le traitement informatisé de la plupart des composants préfabriqués en béton, tels que poutrelles, prédalles, dalles alvéolées et poutres :

> gestion commerciale (étude de prix),

> études (calcul selon les normes en vigueur, dessin des plans et fiches de fabrication),

> préparation et lancement des fabrications, suivi de production,

> pilotage et supervision machines de production,

> préparation chargements, gestion des livraisons.

Il permet également d'étudier les dalles pleines béton armé coulées en place.

Leader sur le marché français, ce progiciel de très haute technicité se situe parmi les plus performants d’Europe. Expérimenté depuis plus de 20 ans par un grand nombre d'utilisateurs (plus de 250 industriels, négociants en matériaux et bureaux d'études), il est d’une très grande fiabilité : le retenir c’est choisir la sécurité.

LE SERVICE SIPE

Concepteur et réalisateur du progiciel PC COMPOSANTS®, SIPE conseille le client dans le choix de sa configuration, l'aide à installer le progiciel, forme les utilisateurs, puis assure une maintenance téléphonique permanente et efficace, avec réponse par des spécialistes à des questions informatiques (logicielles ou matérielles) ou concernant les calculs béton.

Pour les entreprises françaises, la formation à l'utilisation du progiciel peut être prise en compte au titre de formation professionnelle continue.

Progiciel évolutif, PC COMPOSANTS® est régulièrement enrichi, les améliorations répondant aux demandes des utilisateurs, à l'évolution des normes et des techniques informatiques.

LE MODULE ÉTUDES POUTRELLES (1/3)

> Paramétrage en base de données des spécificités du site d'exploitation : configuration informatique, caractéristiques des matériaux, valeurs usuelles par défaut...

> Archivage sur disque dur des affaires, chacune pouvant contenir plusieurs plans.

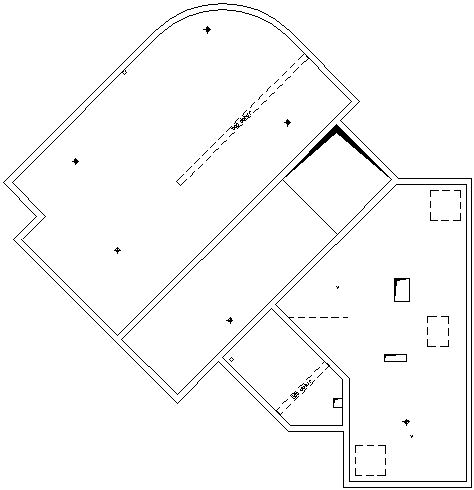

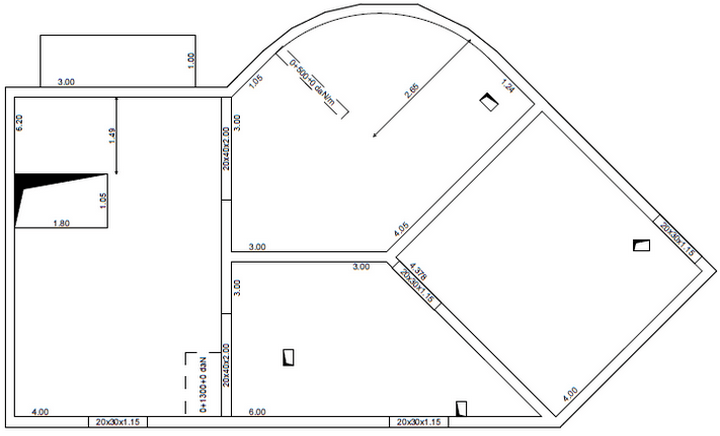

> Saisie des vues en plan de formes quelconques, par conversationnel graphique à l'aide d'une souris.

> Possibilité de lecture de plans de coffrage en fichiers DXF™.

> Hypothèses de calcul variables sur un même plan : cotes de niveau, charges, épaisseurs de plancher...

> Saisie des réservations, charges concentrées...

> Traitement automatique des aires de contrepoids en vis-à-vis des porte-à-faux.

> Détermination automatique des travées et des continuités, puis calcul des sollicitations par méthode de M. CAQUOT (méthode forfaitaire possible pour poutrelles précontraintes).

Visualiser

LE MODULE ÉTUDES POUTRELLES (2/3)

> Choix automatique des poutrelles selon les caractéristiques techniques données par le préfabricant, en respectant les limites de stocks.

> Calcul des valeurs de résistance des montages, vérification de la flexion, de la flèche et de l'effort tranchant, et calcul de l'étaiement, selon CPT Plancher titre IA et Avis Techniques.

> Calcul des barres en chapeau (1 à 3 lits).

> Vérification des règles parasismiques et possibilité de vérification de la stabilité au feu.

> Génération automatique des chevêtres autour des trémies.

> Renforcement automatique des nervures sous charges concentrées et en bordure de trémies.

> Répartition automatique optimisée des poutrelles, tenant compte des décrochements, réservations, trémies, charges concentrées...

> Possibilité de traitement des produits complémentaires : chapeaux standardisés, rupteurs thermiques, chaînages horizontaux, équerres d’angles, planelles, chevêtres standards, poutres et prélinteaux.

LE MODULE ÉTUDES POUTRELLES (3/3)

> Révision à l’écran du plan de calepinage avec possibilité de modifications, pour validation des résultats par l'utilisateur, et ajout de commentaires et d'images. Affichage des quantitatifs.

> Possibilité d’éditer une note de calcul détaillée.

> Possibilité d’export DXF™, pour reprise des sorties sous AutoCAD™ ou équivalent.

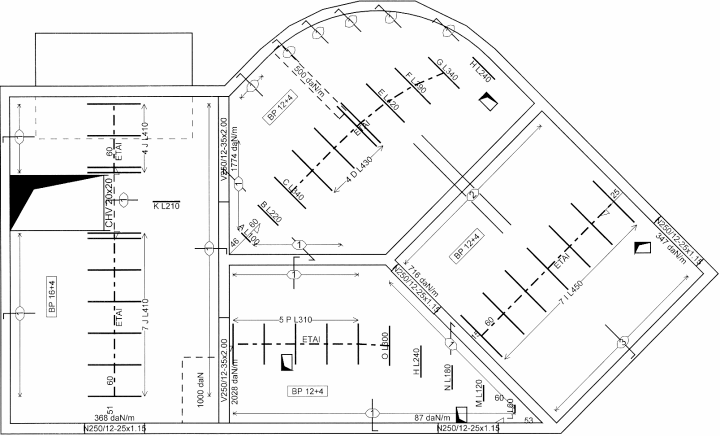

> Dessin sur imprimante ou traceur du plan de pose des poutrelles, édition des nomenclatures dans un cartouche approprié.

> Export des quantitatifs sur EXCEL™, pour éditer les devis ou autres nomenclatures personnalisées.

> Possibilité d'exporter les quantitatifs dans un fichier interface, pour être récupérés par d'autres logiciels de gestion.

Visualiser Visualiser

LE MODULE ÉTUDES PRÉDALLES ET DALLES ALVÉOLÉES (1/3)

> Paramétrage en base de données des spécificités du site d'exploitation : configuration informatique, caractéristiques des matériaux, valeurs usuelles par défaut...

> Archivage sur disque dur des affaires, chacune pouvant contenir plusieurs plans.

> Saisie des vues en plan de formes quelconques, par conversationnel graphique à l'aide d'une souris.

> Possibilité de lecture de plans de coffrage en fichiers DXF™.

> Hypothèses de calcul variables sur un même plan : cotes de niveau, charges, épaisseurs plancher, stabilité au feu...

> Saisie des réservations, charges concentrées, plots électriques, inserts...

> Génération automatique des chevêtres autour des trémies.

> Détermination automatique des travées et des continuités, puis calcul des sollicitations par méthode de M. CAQUOT (méthode forfaitaire possible pour prédalles précontraintes).

Visualiser

LE MODULE ÉTUDES PRÉDALLES ET DALLES ALVÉOLÉES (2/3)

> Détermination automatique des ferraillages dans les (pré)dalles : fils ou torons en prédalles ou dalles alvéolées BP, barres ou panneaux en prédalles BA (raidisseurs éventuels), en respectant les caractéristiques techniques déclarées par l'utilisateur dans sa base de données.

> Vérification de la flexion, de la flèche, de l'effort tranchant (cisaillement, ancrage), de la manutention des prédalles BP, et calcul de l'étaiement, selon CPT Planchers titre IIA (prédalles), CPT Planchers titre III ou DTU 23.2 et Eurocodes (dalles alvéolées), et Avis Techniques.

> Vérification des règles parasismiques et stabilité au feu.

> Renforcement automatique sous charges concentrées et autour des réservations et trémies.

> Calcul des armatures en chapeau (1 ou 2 lits).

> Répartition automatique optimisée des prédalles ou dalles alvéolées, tenant compte des décrochements, réservations, trémies...

> Révision à l’écran du plan de calepinage et des ferraillages (armatures inférieures, chapeaux, renforts...), avec possibilité de modifications multiples, pour validation des résultats par l'utilisateur, et ajout de commentaires et d'images.

Visualiser

LE MODULE ÉTUDES PRÉDALLES ET DALLES ALVÉOLÉES (3/3)

> Possibilité d'éditer une note de calcul détaillée.

> Possibilité de création ou révision complète d’une (pré)dalle.

> Possibilité d’export DXF™, pour reprise des sorties sous AutoCAD™ ou équivalent.

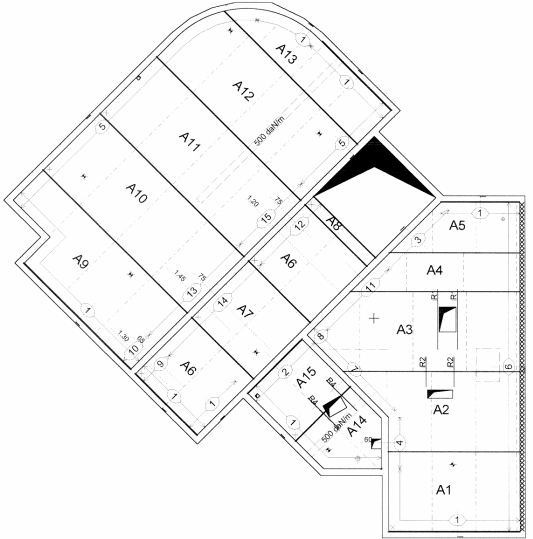

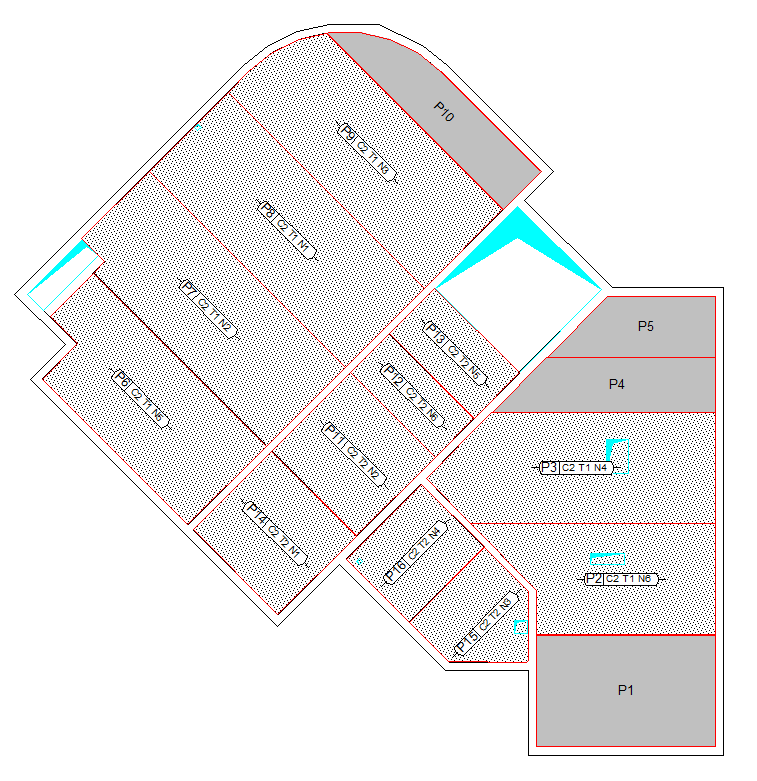

> Dessin sur imprimante ou table traçante du plan de calepinage des prédalles ou dalles alvéolées, édition des nomenclatures et d'un cartouche approprié.

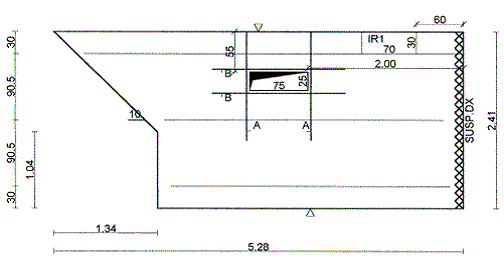

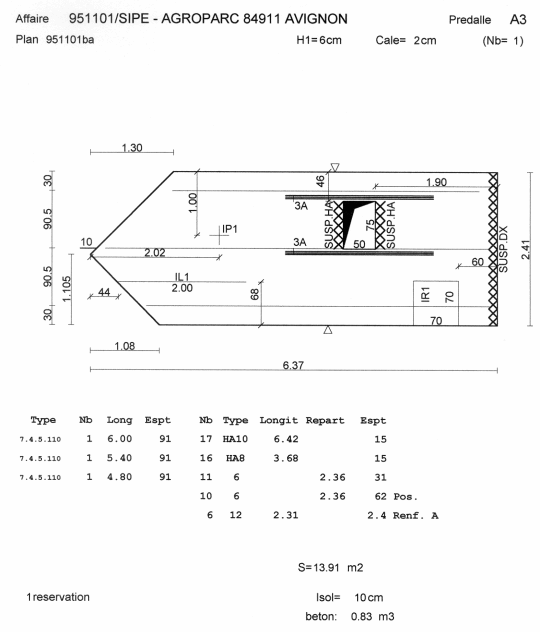

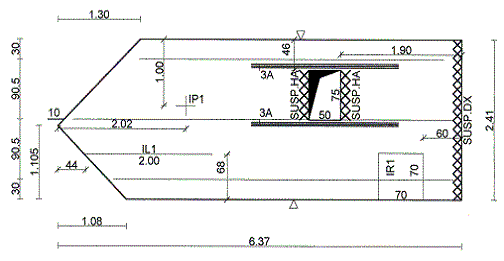

> Dessin des fiches de fabrication des (pré)dalles.

> Possibilité d'exporter les caractéristiques des (pré)dalles dans un fichier interface, pour être récupérées par d'autres logiciels de gestion.

Visualiser Visualiser

LE MODULE CHARGEMENTS PRÉDALLES ET DALLES ALVÉOLÉES

> Composition des chargements par saisie graphique sur le plan de pose.

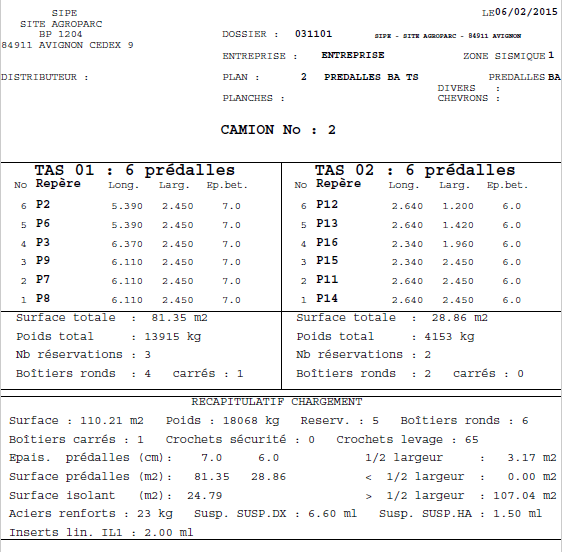

> Edition des bons de chargement.

Visualiser Visualiser








LE MODULE PRODUCTION PRÉDALLES ET DALLES ALVÉOLÉES (1/2)

ORDONNANCEMENT ET PLANIFICATION

> Gestion dans une même base de données de toutes les (pré)dalles en commande, récupérées automatiquement du module Etudes : gestion dates de livraison, visualisation situation de chaque (pré)dalle (à fabriquer, en cours, fabriquée, livrée), nombreux tris possibles...

LE MODULE PRODUCTION PRÉDALLES ET DALLES ALVÉOLÉES (2/2)

PRÉPARATION ET LANCEMENT DES FABRICATIONS

SUIVI DE PRODUCTION ET LIVRAISON

> Saisie graphique du calepinage des (pré)dalles sur les pistes ou tables, aides à l’optimisation du remplissage de l'outil. Possibilité de calepinage semi-automatique. Dessin plans de calepinage de l'outil.

> Possibilité d’édition des étiquettes et des bons de livraison.

> Possibilité d'exporter les caractéristiques des (pré)dalles dans un fichier interface, pour être récupérées par d'autres logiciels de gestion.


PILOTAGE DE MACHINES

> Génération ordres de pilotage pour machines à tracer les (pré)dalles, couper les armatures, poser les armatures, distribuer le béton...

CALCUL CONVERSATIONNEL ET ÉDITION NOTES DE CALCUL

> Paramétrage en base de données des spécificités du site d'exploitation : configuration informatique, caractéristiques des matériaux, valeurs usuelles par défaut...

> Archivage sur disque dur des affaires, chacune pouvant contenir plusieurs plans.

> Définition d’une base de données des sections et des ferraillages des poutres de l’industriel, précontraintes par armatures adhérentes.

> Saisie rapide des données du calcul, pour poutre seule ou poutre associée à divers types de planchers collaborants.

> Prise en compte de charges uniformément réparties, ponctuelles, partiellement réparties uniformes, et de moments de continuités aux appuis.

> Prédimensionnement automatique par une poutre de la base de données des poutres de l’industriel. Choix de la section béton et des ferraillages.

> Calculs et vérifications selon BPEL, ou CPT STRUCTURES, ou DTU 23.2 et Eurocodes : calculs en flexion à l’ELS et l’ELU, ajout passifs si nécessaire, vérification flèche, efforts tranchants...

> Possibilité d’intervention sur la solution à toutes les étapes du calcul automatique.

> Edition note de calculs simplifiée ou détaillée.

DESSIN DES FICHES DE FABRICATION SOUS AUTOCAD™

> Réalisation des dossiers complets de production :

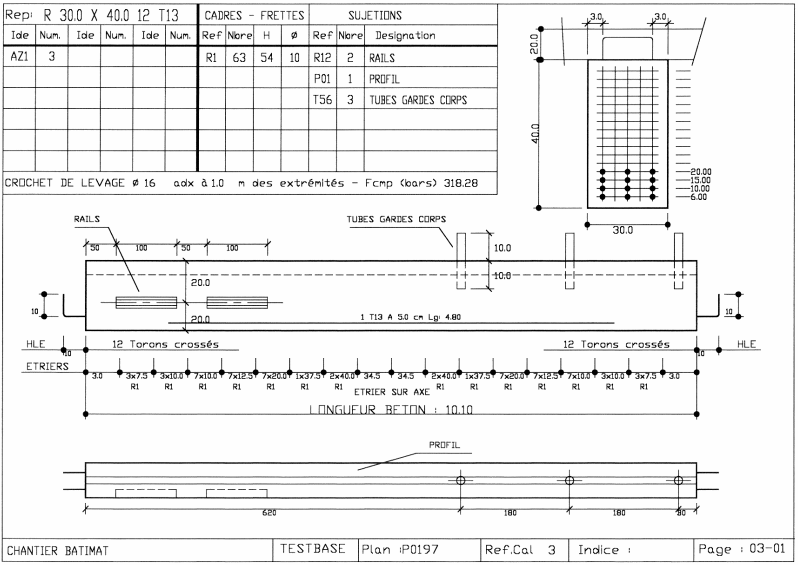

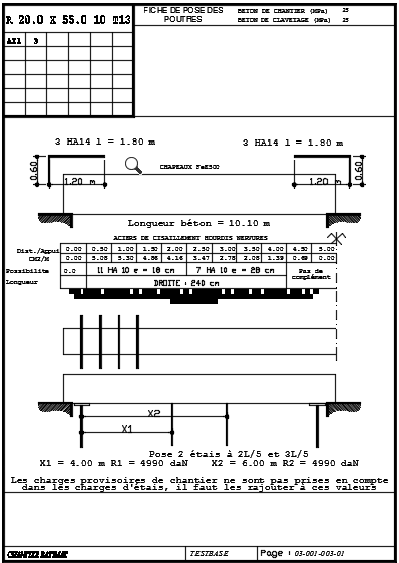

- Dessins des fiches de fabrication (vues de face et de dessus, coupe de section) avec accès direct sous AutoCAD™ à la base des données des poutres calculées.

- Ajout de schémas de détails, aciers passifs, inserts, rails, profils, tubes, fourreaux...

- Dessins automatiques des pages de garde, des détails des poutres, des fiches de pose, et de tous les types de cadres.

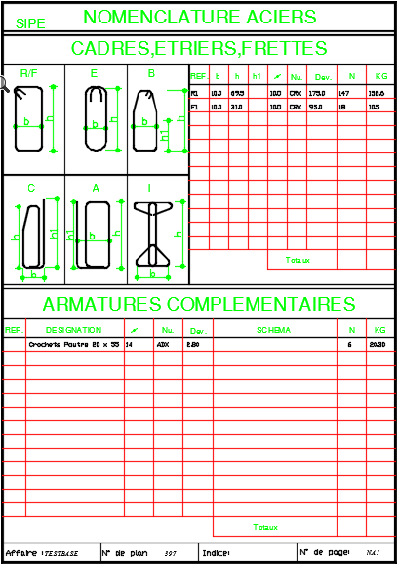

- Nomenclatures automatiques des aciers, des poutres, des inserts et des chapeaux.

Visualiser Visualiser Visualiser

BATIMAT

Notre société était présente au salon BATIMAT 2019, qui s'est tenu du 4 au 8 Novembre au Parc des Expositions de Paris Nord VILLEPINTE. Nous avons eu plaisir à vous accueillir sur notre stand pour évoquer vos projets et vous présenter les nouveautés de nos progiciels :

> PC COMPOSANTS® Études, pour le calcul selon les EUROCODES et le dessin :

- des planchers à poutrelles béton armé ou précontraint,

- des planchers à prédalles béton armé ou précontraint, intégrables dans le process BIM par les fonctionnalités d’import et d’export IFC,

- des planchers à dalles alvéolées béton armé ou précontraint, intégrables dans le process BIM par les fonctionnalités d’import et d’export IFC,

- des poutres précontraintes par fils adhérents,

- des ferraillages des dalles béton armé coulées en place ;

> PC COMPOSANTS® Production, pour la planification, la préparation, le lancement et le suivi de production des prédalles et des dalles alvéolées, avec possibilité de pilotage de traceurs pour le dessin des éléments sur l'outil de production, ainsi que d’autres machines de production telles que distributrice à béton, dérouleuse coupeuse d’aciers, robot de pose d’aciers, etc.
